1. 生活給水管道流速：摘自《建筑給排水設計規范》GB 50015-2003
3.6.9 生活給水管道的水流速度，宜按表3.6.9采用。
表3.6.9 生活給水管道的水流速度
|
公稱直徑（mm） |
15～20 |
25～40 |
50～70 |
≥80 |
|
水流速度（m／s） |
≤1.0 |
≤1.2 |
≤1.5 |
≤1.8 |
5.5.8熱水管道的流速，宜按表5.5.8選用。（飲用水流速也是參考5.5.8規定。）
表5.5.8 水管道的流速
|
公稱直徑（mm） |
15-20 |
25-40 |
≥50 |
|
流速（m／s） |
≤0.8 |
≤1.0 |
≤1.2 |
以下摘自教科書《建筑給水排水工程》，考慮到經濟流速因素，設計時給水管道流速應控制在正常范圍內：
生活或生產給水管道，不宜大于2.0m／s，當防噪聲要求，且管徑不大于25mm時，流速可采用0.8~1.0m／s；
消火栓系統，消防給水管道，不宜大于2.5m／s；
自動噴水滅火系統給水管道，不宜大于5.0m／s，但其配水只管在個別情況下，可控制在10 m／s以內。
2. 室外消防給水管流速： 摘自《石油化工企業設計防火規范》 GB 50160—92
第7.3.14條 工藝裝置區或罐區的消防給水干管的管徑，應經計算確定，但不宜小于200mm。獨立的消防給水管道的流速，不宜大于5m／s。
3.自動噴水滅火系統給水管流速： 摘自《自動噴水滅火系統設計規范》 GB 50084—2001
9. 2 管道水力計算
9. 2. 1 管道內的水流速度宜采用經濟流速，必要時可超過5m／s，但不應大于10m／s。
9. 2. 1條文說明：采用經濟流速是給水系統設計的基礎要素，本條在原規范第7．1．3條基礎上調整為宜采用經濟流速，必要時可采用較高流速的規定。采用較高的管道流速，不利于均衡系統管道的水力特性并加大能耗；為降低管道摩阻而放大管徑、采用低流速的后果，將導致管道重量的增加，使設計的經濟性能降低。
原規范中關于“管道內水流速度可以超過5m／s，但不應大于10m／s”的規定．是參考下述資料提出的：
我國《給排水設計手冊》(第三冊)建議，管內水的平均流速，鋼管允許不大于5m／s；鑄鐵管為3m／s。
4. 給水水泵房：
1.消防水池補給水管流速：摘自《建筑設計防火規范》 GB 50016-2006第8.6.2條第2點：
2 補水量應經計算確定，且補水管的設計流速不宜大于2.5m／s；
2. 給水泵進出水管流速：摘自《室外給水規范GB50013-2006》：
6.3.1 水泵吸管及出水管的流速，宜采用下列數值；
直徑小于250mm時，為1.0～1.2m／s；
直徑在250～1000mm時，為1.2～1.6m／s；
直徑大于1000mm時，為1.5～2.0m／s。
直徑小于250mm時，為1.5～2.0m／s。
直徑在250～1000mm時，為2.0～2.5m／s;
直徑大于1000mm時，為2.0～3.0m／s。
5. 排水水泵房：
排水泵進出水管流速：摘自《室外排水設計規范》 GB 50014－2006
5.4.4水泵吸水管設計流速宜為0.7～1.5m／s。出水管流速宜為0.8～2.5m／s。
6. 排水管流速：摘自《室外排水設計規范》 GB 50014－2006
（采用重力自流時）
4.2.5排水管道的最大設計流速，宜符合下列規定：
1 金屬管道為10.0 m／s。
2 非金屬管道為5.0 m／s 。
（采用壓力流時）
4.2.9排水管道采用壓力流時，壓力管道的設計流速宜采用0.7～2.0 m／s。
4.2.7 排水管渠的最小設計流速，應符合下列規定：
1 污水管道在設計充滿度下為0.6m／s。
2 雨水管道和合流管道在滿流時為0.75m／s。
3 明渠為0.4m／s。
7.排水明渠流速：摘自《室外排水設計規范》 GB 50014－2006。
4.2.6 排水明渠的最大設計流速，應符合下列規定：
1 當水流深度為0.4～1.Om時，宜按表4.2.6的規定取值。
2 當水流深度在0.4～1.Om范圍以外時，表4.2.6所列最大設計流速宜乘以下列系數：
|
h＜O.4m |
0.85； |
|
1.O＜h＜2.Om |
1.25； |
|
h≥2.Om |
1.40。 |
注：h為水流深度。
經濟流速：
經濟流速是指在設計供水管道的管徑時使供水的總成本(包括鋪設管路的建安費、水泵站的建安費、及水泵抽水的經營費之總和)最低的流速。
介質為水時 用于一般給水：
主壓力管道 流速：2至3m／s
低壓管道 0.1至1m／s
工業用水：離心泵壓力管 3至4m／s
離心泵吸水管 1至2m／s（管徑小于250）1.5至2.5m／s（管徑大于250）5 m。
給水總管 1.5至3m／s,
排水管 0.5至1m／s
冷水管 1.5至2.5m／s
平均經濟流速：
管材的選擇一般采用經濟流速法，根據不同管材確定適宜流速和管徑。經濟流速受管材價格、使用年限和系統的施工費用及動力價格等因素的影響較大。若管材價格低、動力價格高時，經濟流速選小值，反之則選取大值。
下表摘自教科書《給水工程》：
|
管徑（mm） |
平均經濟流速（m／s) |
|
D=100~400 |
0.6~0.9 |
|
D≥400 |
0.9~1.4 |
一般大管徑可取較大的平均經濟流速，小管徑可取較小的平均經濟流速。
以下摘自網絡：根據流量、流速與管徑之間關系公式得知，當管道流量不變時，如選擇管徑較大時，流速則減小，此時水在管道內的流動阻力也會減少。流速低水頭損失小，選擇水泵揚程較低。可節省初投資及運行費用。相反，如選擇管徑較小，流量不變時會加大水在管道內的阻力，此時需提高水泵的揚程而加大運行成本。

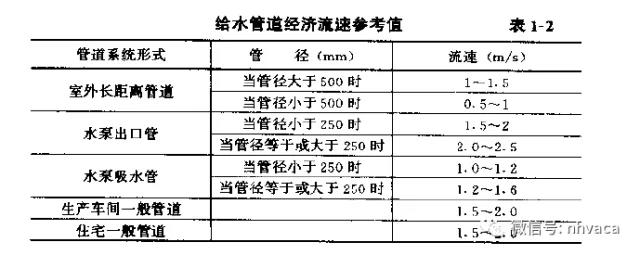

為了使投資和運行費用更合理化，規范規定給水速度在允許范圍內選擇一最佳給水流速，這一最佳給水流速稱為經濟流速。管內水的阻力實際上受著管道材質、流速、水量、管徑、輸送長度、管道上各種管件、閥門、安裝的高程等多種因素影響。確定一個合理的經濟流速是很困難的，所以人們通過多次試驗及長期的實踐，總結測定較為合理的經濟流速作為選擇使用，經濟流速可參考表1一2。
管道內流速常用值：
|
流體種類 |
應用場合 |
管道種類 |
平均流速 |
備注 |
|
|
水 |
一般給水 |
主壓力管道 |
2-3 |
|
|
|
低壓管道 |
0.5-1 |
|
|||
|
泵進口 |
|
0.5-2.0 |
|
||
|
泵出口 |
|
1.0-3.0 |
|
||
|
工業用水 |
離心泵壓力管 |
3-4 |
|
||
|
離心泵吸水管 |
DN250 |
1-2 |
|
||
|
DN250 |
1.5-2.5 |
|
|||
|
往復泵壓力管 |
1.5-2 |
|
|||
|
往復泵吸水管 |
<1 |
|
|||
|
給水總管 |
1.5-3 |
|
|||
|
排水管 |
0.5-1.0 |
|
|||
|
冷卻 |
冷水管 |
1.5-2.5 |
|
||
|
熱水管 |
1-1.5 |
|
|||
|
凝結 |
凝結水泵吸水管 |
0.5-1 |
|
||
|
凝結水泵出水管 |
1-2 |
|
|||
|
自流凝結水管 |
0.1-0.3 |
|
|||
|
氣體 |
低壓 |
|
10-20 |
|
|
|
高壓 |
|
8-15 |
20-30MPa |
||
|
排氣 |
煙道 |
2-7 |
|
||
|
壓縮空氣 |
壓氣機 |
壓氣機進氣管 |
-10 |
|
|
|
壓氣機輸氣管 |
-20 |
|
|||
|
一般情況 |
DN<50 |
<8 |
|
||
|
DN>70 |
<15 |
|
|||
|
飽和蒸汽 |
鍋爐、汽輪機 |
DN<100 |
15-30 |
|
|
|
DN=100-200 |
25-35 |
|
|||
|
DN>200 |
30-40 |
|
|||
|
過熱蒸汽 |
鍋爐、汽輪機 |
DN<100 |
20-40 |
|
|
|
DN=100-200 |
30-50 |
|
|||
|
DN>200 |
40-60 |
|
|||
